——主控3535方案支持的 （專業NVR-NBD7024T-P主板，橫著的USB接口為3.0 ； 豎著的USB接口為2.0，USB接口是向下兼容的）
——ONVIF協議是30S ， NETIP私有協議是5s
水晶頭的1-8的線序說明：.將水晶頭的彈夾向上，從左至右，分別定為1 2 3 4 5 6 7 8 ，以下是各口線的分布 （12用于發送，36用于接收）
T568A線序
1 2 3 4 5 6 7 8
綠白 綠 橙白 藍 藍白 橙 棕白 棕
T568B線序
1 2 3 4 5 6 7 8
橙白 橙 綠白 藍 藍白 綠 棕白 棕
——整機產品的485接口絲印標注的是A和B，一些云臺設備標注的是485+和485-，A對應485+，B對于485-
——我司網線接口是RJ45的，個別客戶網線接口為RJ11，接口不匹配
——前面板非標配，是需要跟市場部定制程序來達到支持的
——6000系列版本是1.3；7000系列是1.4
——HDMI 1.3 ：頻率340MHZ 帶寬10.2Gbps 提高通訊帶寬，增加TrueHD和DTS-HD音頻
——HDMI 1.4 ：頻率 340MHZ 帶寬10.2Gbps 增加一條數據通道，支持百兆以太網雙向通信
——D和DA系列是1U，E系列是1.5U，K系列是2U
——額定電壓是5V，范圍是3-7V
sata接口主要看主板方案
|
方案 |
接口版本 |
|
3535 |
sata3.0 |
|
3531 |
sata2.6 |
|
3520D |
sata2.5 |
|
家用產品 |
sata2.0 |
接口版本只是傳輸數據速度不同，接口尺寸并無區別；與esata不可互接，需要用轉接線
——音頻輸入接口只是用料顏色分紅白，材質功能沒有區別
——錄像機上音頻輸入輸出接口都是RCA蓮花頭
——看門狗是海思芯片內部集成的硬件狗，海思沒有對外提供型號
——3521方案和3531方案是標配的
——DC12V: 外徑5.5mm 內徑2.5mm
—— DC5V: 外徑3.5mm 內徑1.35mm
——蓮花頭：外徑 8.3mm 內徑 3.4mm
——lithium baterry CR2032 3V ; CR2032 ：R代表的是圓柱型、細長圓柱型、圓片形、紐扣型，20代表直徑是20mm，32代表厚度是3.2mm，點號省略表示

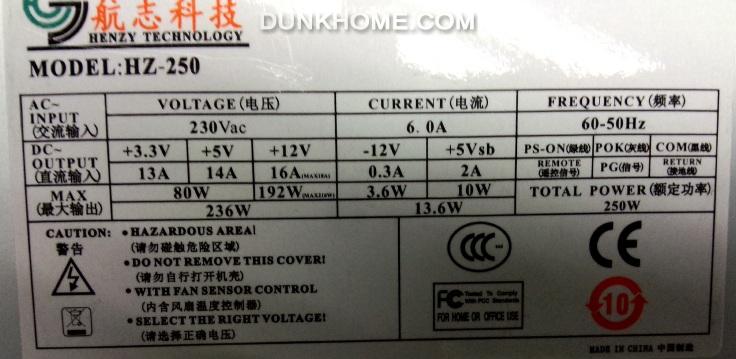

志航科技HZ-250
——8個腳的芯片，絲印是AT88SC
—— 2.5寸：5400rpm轉速 3.5寸：7200rpm轉速
